Los mandriles MAXXOS de HAINBUCH están diseñados para aplicaciones de mecanizado que requieren una elevada capacidad de transmisión de fuerzas, rigidez y estabilidad del proceso.

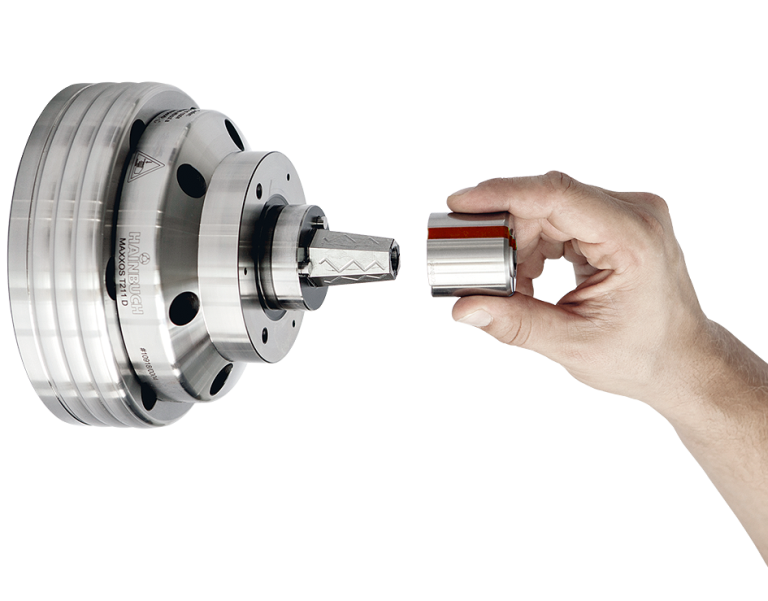

Su característica diferencial es la geometría de sujeción mediante una pirámide hexagonal, que permite una unión especialmente estable entre el mandril y el casquillo segmentado. El resultado es una solución orientada a mecanizados exigentes, con menos vibraciones y menor desgaste de herramienta.
La gama MAXXOS comprende las variantes T211, con tirante, y T212, sin tirante y especialmente indicada para la sujeción de piezas con agujeros ciegos.
Geometría hexagonal para una elevada capacidad de mecanizado
A diferencia de un mandril con geometría de sujeción redonda, MAXXOS utiliza una pirámide hexagonal. El casquillo segmentado se apoya sobre esta geometría con un ajuste positivo que favorece la transmisión de fuerzas y la rigidez del conjunto.
Esta configuración permite alcanzar una elevada capacidad de mecanizado con menos vibraciones y, como consecuencia, reducir el desgaste de la herramienta. La geometría hexagonal también hace que MAXXOS sea menos sensible a la contaminación del sistema de sujeción, contribuyendo a una fabricación más estable y fiable.
Hasta un 155 % más de par transmisible y hasta un 57 % más de rigidez frente a un mandril redondo.
MAXXOS T211 y T212
La gama MAXXOS está disponible en dos variantes. Ambas utilizan la geometría de sujeción hexagonal, pero responden a necesidades diferentes de mecanizado.
MAXXOS T211 — con tirante
El MAXXOS T211 utiliza un sistema de sujeción con tirante y está orientado a aplicaciones que requieren una elevada transmisión de par, fuerza de sujeción y estabilidad del proceso.
Está disponible en tamaños A a F, con un rango de sujeción de 18 a 100 mm. Puede utilizarse con casquillos segmentados SB y SAD.
HAINBUCH ofrece el T211 con una precisión de concentricidad de hasta ≤ 0,007 mm y, bajo petición, hasta ≤ 0,002 mm.
MAXXOS T212 — sin tirante
El MAXXOS T212 utiliza un sistema de sujeción sin tirante. Esta configuración permite aprovechar toda la longitud de sujeción y resulta especialmente adecuada para piezas con agujeros ciegos.
Está disponible en tamaños desde XXS hasta K, con rangos de sujeción que permiten cubrir diámetros de 8 a 200 mm. Utiliza casquillos segmentados SB.
Al igual que el T211, el T212 aprovecha la geometría hexagonal de MAXXOS para conseguir una elevada transmisión de fuerzas y estabilidad durante el mecanizado.
| Característica | MAXXOS T211 | MAXXOS T212 |
|---|---|---|
| Geometría | Hexagonal | Hexagonal |
| Sujeción | Con tirante | Sin tirante |
| Rango de sujeción | 18–100 mm | 8–200 mm |
| Casquillos | SB / SAD | SB |
| Aplicación diferencial | Alta transmisión de par y estabilidad | Especialmente indicado para agujeros ciegos |
Aplicaciones
MAXXOS está pensado para procesos de mecanizado en los que la capacidad de transmisión de fuerzas y la rigidez del sistema de sujeción son especialmente importantes.
Puede utilizarse en:
fabricación de prototipos y piezas individuales;
producción en serie;
mecanizado duro;
operaciones de rectificado;
mecanizado por cinco caras.
La elección entre T211 y T212 depende de la geometría de la pieza, el tipo de mecanizado y las características de la máquina.
Precisión y estabilidad del proceso
La elevada rigidez de MAXXOS ayuda a mantener un proceso de mecanizado estable incluso en aplicaciones exigentes.
HAINBUCH especifica una precisión de concentricidad de ≤ 0,007 mm, con una opción de hasta ≤ 0,002 mm bajo petición.
La geometría hexagonal permite además transmitir elevados pares y fuerzas de sujeción, reduciendo las vibraciones y el desgaste de herramienta durante el mecanizado.
Integración en el sistema HAINBUCH
MAXXOS forma parte del sistema modular de sujeción HAINBUCH y puede configurarse con diferentes elementos de sujeción y accesorios según las características de la máquina y de la aplicación.
La gama dispone de casquillos segmentados, unidades de accionamiento, topes, adaptadores y otros accesorios para configurar el sistema de amarre.
MAXXOS T211 también puede integrarse con sistemas de cambio rápido CentroteX M y CentroteX S, facilitando el cambio de dispositivos de amarre cuando la configuración de la máquina lo requiere.
Consulta la ficha oficial de los mandriles MAXXOS de HAINBUCH para ampliar la información sobre el producto y sus características técnicas.
¿Qué configuración necesitas para tu aplicación?
La selección del mandril depende de las características de la pieza, la máquina y el proceso de mecanizado.
Para determinar la configuración adecuada es necesario valorar, entre otros aspectos:
diámetro y geometría de la pieza;
tipo de mecanizado;
longitud y características de la zona de sujeción;
requisitos de precisión;
necesidades de transmisión de par y fuerza;
sistema de amarre disponible en la máquina.
En ATM Barcelona estudiamos estos parámetros para ayudarte a determinar la solución MAXXOS más adecuada para tu aplicación.
Preguntas frecuentes
¿Qué diferencia hay entre MAXXOS T211 y T212?
El MAXXOS T211 utiliza un sistema de sujeción con tirante. El T212 funciona sin tirante y está especialmente indicado para piezas con agujeros ciegos. Ambos utilizan la geometría de sujeción hexagonal de MAXXOS.
¿Qué ventajas aporta la geometría hexagonal de MAXXOS?
La geometría hexagonal permite una elevada transmisión de fuerzas y una alta rigidez del conjunto. HAINBUCH indica hasta un 155 % más de par transmisible y hasta un 57 % más de rigidez frente a un mandril redondo. También contribuye a reducir las vibraciones y el desgaste de herramienta.
¿Para qué aplicaciones está indicado MAXXOS?
MAXXOS está indicado para aplicaciones exigentes de mecanizado, tanto en fabricación de piezas individuales como en producción en serie. También puede utilizarse en mecanizado duro, rectificado y mecanizado por cinco caras.
¿Qué rango de sujeción ofrece MAXXOS?
La gama cubre diferentes tamaños y rangos de sujeción. El T211 trabaja con diámetros de 18 a 100 mm, mientras que el T212 cubre diámetros de 8 a 200 mm, según la configuración.
¿Cómo seleccionar el MAXXOS adecuado para mi aplicación?
La selección depende de la máquina, la geometría y dimensiones de la pieza, el tipo de mecanizado, la zona de sujeción y los requisitos de precisión y transmisión de fuerzas. ATM Barcelona puede ayudarte a determinar la configuración adecuada.
