El CentroteX S de HAINBUCH es un sistema compacto de cambio rápido para dispositivos de amarre, diseñado especialmente para máquinas con husillos pequeños y espacios de trabajo reducidos. Permite cambiar diferentes dispositivos de sujeción en menos de un minuto, manteniendo una elevada repetibilidad en la interfaz de cambio.
Su diseño combina:
- cambio rápido de dispositivos de amarre
- alta repetibilidad sin necesidad de realinear
- manejo ergonómico
- formato compacto para husillos pequeños
CentroteX S permite preparar diferentes dispositivos de amarre y utilizarlos en una misma máquina, reduciendo los tiempos de preparación y facilitando la adaptación del proceso de mecanizado.
¿Para qué tipo de aplicaciones está indicado?
El CentroteX S está pensado especialmente para aplicaciones en las que los cambios frecuentes de dispositivo de amarre afectan a los tiempos de preparación y donde el espacio disponible en la máquina es limitado.
| Cambio rápido | Alta repetibilidad | Husillos pequeños |
|---|---|---|
| < 1 minuto | ≤ 0,003 mm | A2-5 / A2-6 / AP140 / AP170 |
| Bloqueo radial | Sin realinear | Manejo ergonómico |
.
Diseño compacto y cambio rápido
CentroteX S es la versión compacta de la familia CentroteX. Su diseño está orientado a facilitar el cambio de dispositivos de amarre en máquinas con husillos de menor tamaño.
El sistema utiliza un único tornillo de bloqueo radial, lo que simplifica la operación y reduce los movimientos necesarios durante el cambio.

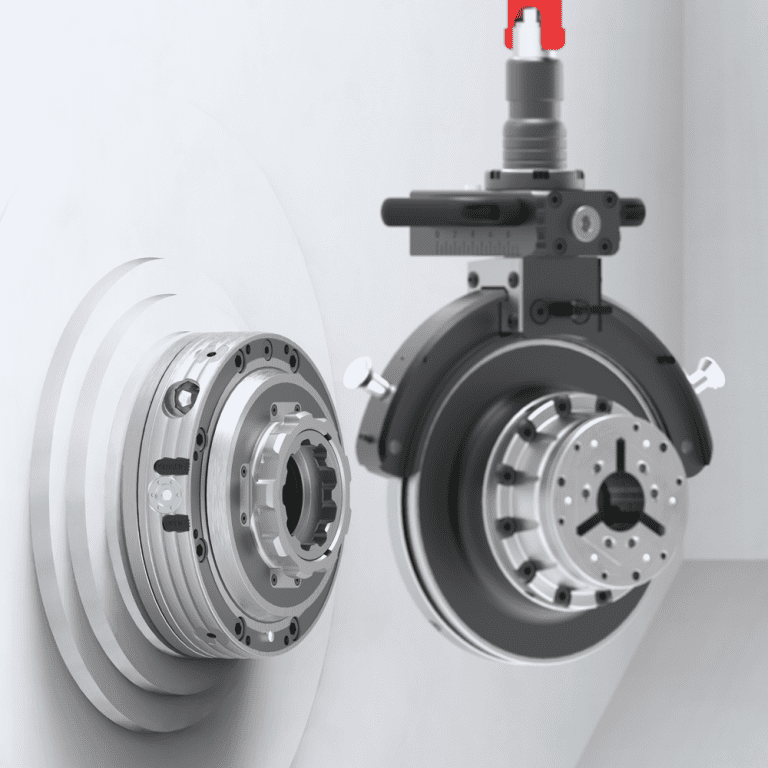

El adaptador de máquina permanece instalado en el husillo. Los diferentes dispositivos de amarre se preparan con el adaptador correspondiente y pueden cambiarse utilizando la interfaz CentroteX S.
El resultado es un cambio más rápido y repetible que el montaje y la alineación convencional de cada dispositivo de amarre.
Características principales
- Cambio de dispositivo de amarre en menos de un minuto.
- Un solo tornillo de bloqueo radial.
- Compatible con husillos A2-5, A2-6, AP140 y AP170.
- Repetibilidad de hasta ≤ 0,003 mm en la interfaz, sin necesidad de realinear.
- Manejo ergonómico durante el cambio.
- Diseño resistente a la suciedad.
Ventajas para el proceso de mecanizado
El principal beneficio de CentroteX S es reducir el tiempo necesario para cambiar el dispositivo de amarre sin renunciar a la precisión de posicionamiento.
- Menor tiempo de preparación de la máquina.
- Alta repetibilidad después del cambio de dispositivo.
- Sin necesidad de realinear el dispositivo después de cada cambio.
- Mayor flexibilidad para utilizar diferentes dispositivos de amarre.
Configuración e integración
CentroteX S establece la interfaz entre el husillo de la máquina y el dispositivo de amarre. La configuración se define teniendo en cuenta conjuntamente la máquina, la interfaz del husillo y el dispositivo que se quiere utilizar.
El sistema está formado por:
- Interfaz o adaptador instalado en la máquina.
- Adaptador correspondiente en el dispositivo de amarre.
- Sistema de bloqueo CentroteX S.
- Dispositivo de amarre seleccionado para la aplicación.
Esta configuración permite preparar diferentes dispositivos y utilizarlos en la misma máquina, siempre que sean compatibles con la interfaz instalada.
Monteq para dispositivos de amarre pesados

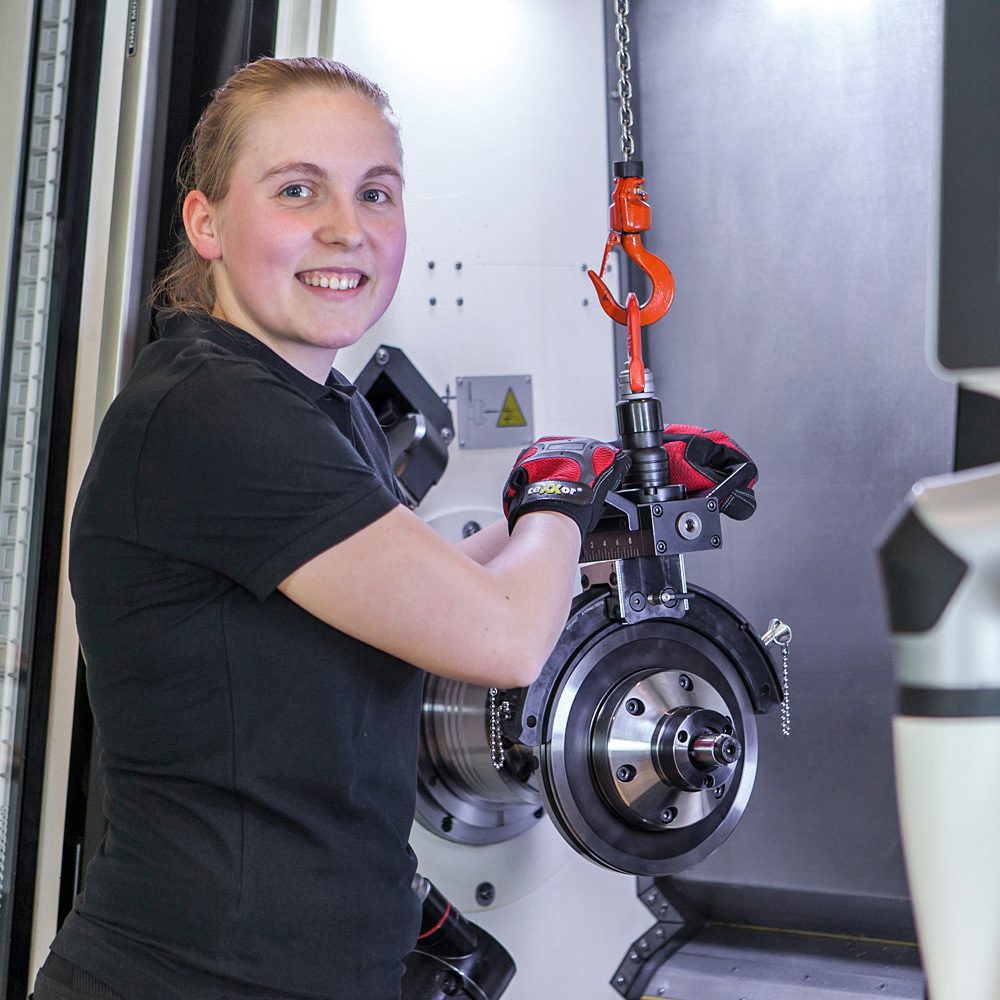

Cuando los dispositivos de amarre tienen un peso elevado, HAINBUCH recomienda utilizar Monteq como ayuda para el cambio y la manipulación.
Esta solución facilita el manejo del dispositivo durante la preparación y el cambio, especialmente cuando su peso dificulta una manipulación manual segura y precisa.
Datos y configuración del sistema
La configuración de CentroteX S debe seleccionarse de acuerdo con las características concretas de la máquina y del dispositivo de amarre.
- Interfaces de husillo: A2-5, A2-6, AP140 y AP170
- Tiempo de cambio: menos de 1 minuto
- Repetibilidad de la interfaz: hasta ≤ 0,003 mm sin realineación
- Bloqueo: un tornillo de bloqueo radial
Los datos concretos pueden variar según la configuración y el dispositivo de amarre utilizado. La selección debe realizarse teniendo en cuenta las características de la máquina y de la aplicación.
Asesoramiento técnico
- tipo y configuración de la máquina
- interfaz y tamaño del husillo
- dispositivo de amarre que se quiere utilizar
- frecuencia de los cambios
- espacio disponible
- requisitos de precisión y repetibilidad
Con esta información podemos definir la configuración de CentroteX S más adecuada para la aplicación y comprobar la compatibilidad de los diferentes elementos del sistema.
Contacta con nuestro equipo técnico para analizar tu aplicación.
